动态资讯

用瞬干胶时，有两种失败最常见，也最容易被误判为胶水质量问题。

一种是粘 PP、PE 塑料件，胶涂上去、按了半天，看着贴住了，一掰就开，断面干干净净。另一种是粘木头、皮革，胶挤上去半天不固化，手一碰还能滑动。

这两种情况的根源不在胶水本身，而在缺少配套的表面处理剂：底涂剂与促进剂。

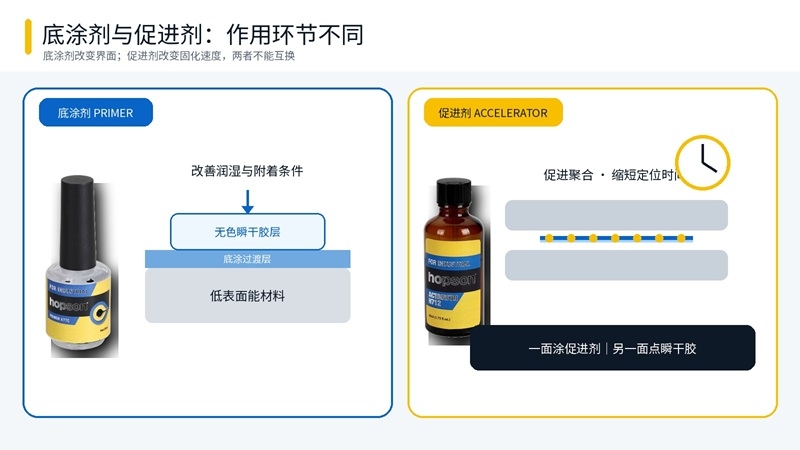

底涂剂与促进剂：分工不同，不能互相替代

两者名称都带"剂"，但作用的环节完全不同，混用或用反，问题不会改善。

底涂剂（Primer）解决的是能不能粘上。它涂在材料表面，改变表面状态，使原本难以粘接的材料能够被胶水抓住，作用对象是界面。

促进剂（Accelerator，也称活化剂）解决的是多久能干。它本身不改善粘接能力，只加快固化速度，使胶液在原本固化缓慢的条件下也能快速定位，作用对象是固化过程。

记住一句即可：粘不住的找底涂剂，干太慢的找促进剂。

什么时候必须用底涂剂

粘接对象属于下列材料时，普通瞬干胶基本无法形成有效粘接，需要使用底涂剂：

聚烯烃塑料：PP（聚丙烯）、PE（聚乙烯）；

低表面能工程塑料：PTFE（聚四氟乙烯）、POM（聚甲醛）；

弹性体：硅胶、部分橡胶；

其他特殊表面：部分尼龙、喷涂过的涂层表面、长期存放已氧化的金属面。

它们难以粘接的原因是表面能过低。低表面能意味着胶液在这种表面上无法铺展，只能收缩成珠状浮在表面；同时表面缺少可与胶液反应的活性基团，即使固化也仅为物理接触，没有真正的结合力。硅胶粘接专用瞬干胶就是按这一思路开发的方案。

底涂剂的作用，是在材料与胶水之间增加一层过渡层：其分子一端能抓牢难粘材料表面，另一端能与瞬干胶结合，相当于为胶水提供了可以附着的"抓手"。

车间中的典型场景包括：汽车内饰 PP 件固定、PE 容器上的标签粘接、硅胶密封条与金属框的粘接。这些工况直接使用胶水多数会失败，配合底涂剂才能稳定。

什么时候必须用促进剂

理解促进剂，需要先明确瞬干胶的固化原理：它依赖粘接表面的微量水分引发阴离子聚合。缺少水分，胶液会保持液态。

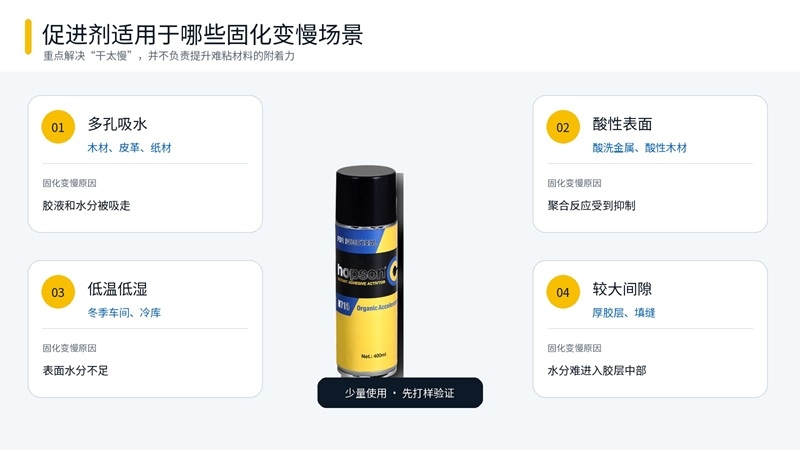

因此，凡是水分不足或水分无法到达胶层的场景，固化都会变慢，甚至完全不固化：

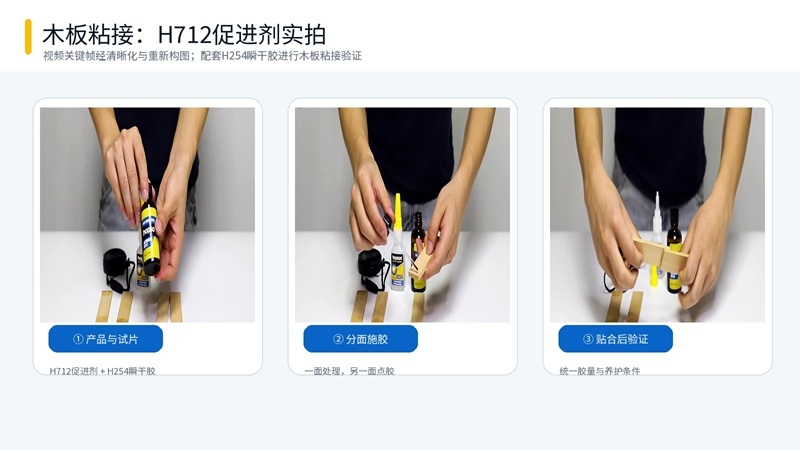

多孔、吸水性材料：木材、皮革、陶瓷、部分纸材。这类材料会把胶液与表面水分一并吸走，界面既缺胶又干燥；

酸性表面：酸洗过的金属、橡木等酸性木材、酸性涂层。酸性环境会抑制聚合反应；

低温低湿环境：冬季车间、北方干燥季节、冷库及低温工况，表面水分少、反应速度慢；

大间隙填胶：胶层较厚时，表面水分难以渗入胶层中部，中间部分固化迟缓。此类工况建议配合高粘度瞬干胶使用；

需要快速定位的场合：产线节拍紧，或零件无法长时间夹持固定。

促进剂的作用机制是不依赖水分也能引发胶液聚合。在上述场景中喷涂一层促进剂，固化速度会明显提升，原本需要长时间等待的工序可以在较短时间内完成定位。

促进剂是有代价的：加速固化通常以牺牲部分最终强度为代价。行业经验显示，使用促进剂后胶层的最终粘接强度往往低于自然固化，部分体系下降幅度可达 20% 至 40%，并可能伴随胶层偏脆、白化加重等现象。因此选型时的原则是：能自然固化就尽量不用促进剂；确需提速时，应先打样验证强度是否满足要求。

低白化快干胶

使用方法与关键细节

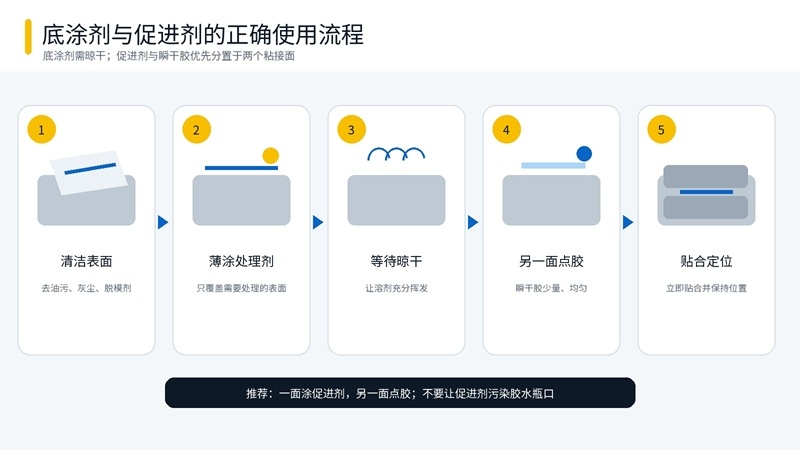

处理剂使用不当，效果可能比不用更差。建议按以下顺序操作：

底涂剂

先清洁表面，去除油污、灰尘与脱模剂；

在难粘材料的那一面薄薄涂一层，覆盖到位即可；

等溶剂挥发、表面晾干后再涂胶并贴合。

多数情况下只需涂难粘的一面，另一面按常规清洁处理。此外需注意：底涂剂涂布后存在有效开放时间，超出规定时间未完成粘接则需重新涂布，具体时限以产品说明为准。

促进剂

常见两种用法：涂在其中一面，或喷涂在胶层表面；

推荐做法是将促进剂与胶水分置于两个面：一面涂促进剂，另一面点胶，贴合后立即反应；

也可先点胶再喷涂促进剂，但必须控制喷量。过量喷涂会使胶层表层瞬间结皮，内部仍未固化，形成"外干内湿"的假固化，是现场最容易被忽略的失效原因。

喷涂时注意遮蔽，避免喷到胶水瓶口和瓶身，以免污染整瓶胶；

用量宜少不宜多，薄而均匀即可。

共同注意事项

用后密封保存，避光、远离火源。这类产品通常含易挥发有机溶剂，属易燃品，操作现场应避免明火与静电，并按化学品安全技术说明书（SDS）要求储存与使用；

施工环境保持通风；

开封后按厂家建议的有效期使用，久置后效果会下降。

底涂剂、促进剂与胶水建议选用同一体系的产品配套使用。不同品牌、不同体系的促进剂与胶水混用，可能出现固化异常或强度不达预期，批量使用前应先做相容性验证。

使用中的五个常见问题

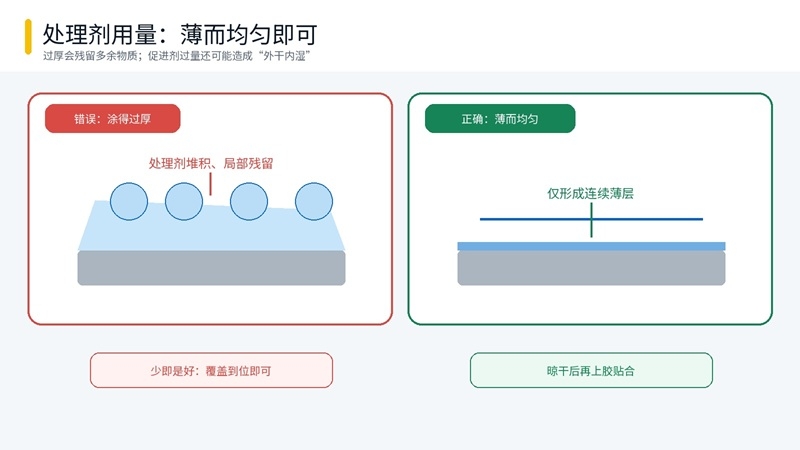

问题一：认为涂得越厚越牢。

相反。底涂剂和促进剂都是越薄越好，涂厚了会在界面留下多余物质，反而降低粘接强度。

问题二：涂完立即贴合。

底涂剂中的溶剂尚未挥发就贴合，等于把溶剂封在胶层内，界面会产生缺陷。必须等晾干后再上胶。

问题三：两面涂同一种处理剂。

底涂剂通常涂难粘面即可，促进剂应与胶水分居两面。两面都涂或顺序颠倒，轻则效果打折，重则直接失效。

问题四：把底涂剂当胶水用。

底涂剂本身没有粘接能力，它只是表面预处理。涂完不点胶，等于什么都没做。

问题五：用处理剂替代清洁。

表面有油、有灰尘、有脱模剂时，任何处理剂都无法补救。清洁永远是第一步。

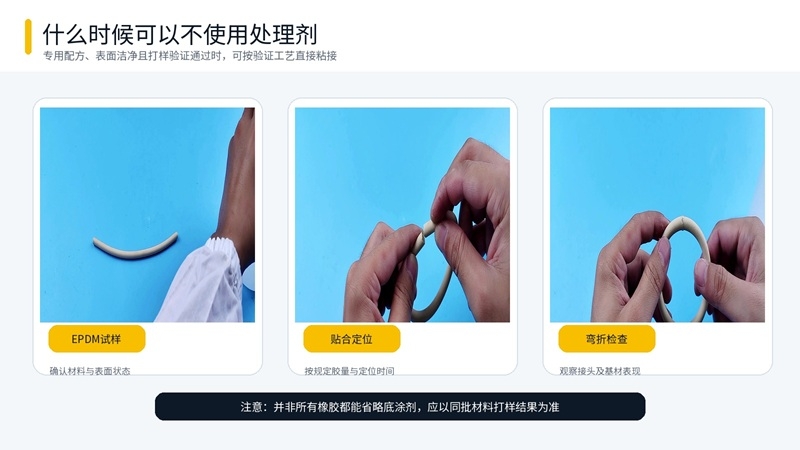

什么时候不需要处理剂

处理剂是解决方案，不是标准配置。满足下列条件时，清洁后直接粘接即可：

材料常规：金属、ABS、PC、亚克力、硬质木材等常见基材；

表面干净，无油污和脱模剂；

常温常湿环境（湿度正常、温度 20 至 30 摄氏度）；

间隙正常，能够常规夹持固定的粘接。

多加一道处理剂会增加工序、成本和时间。只在出现明确问题（粘不上、干太慢）时使用处理剂，才是合理的做法。

关于选哪一支胶的判断，可以参考瞬干胶粘度怎么选

粘度决定"流得对不对"，处理剂决定"粘得上、干得快"，两者是选型时相互独立的两个维度。

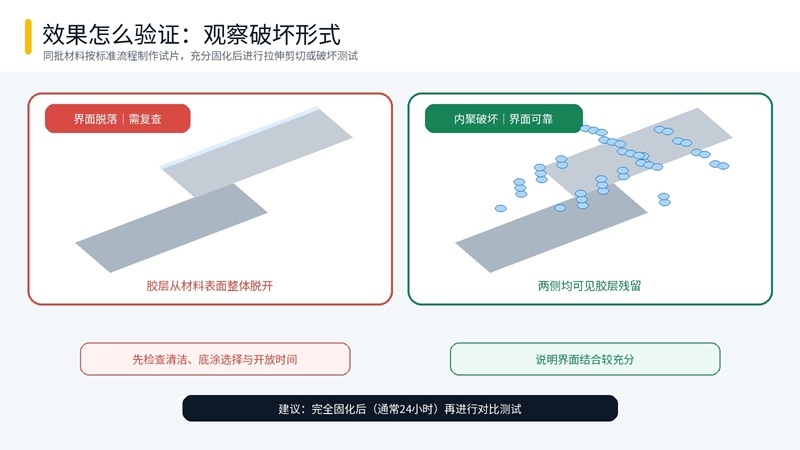

效果怎么验证

建议按以下方式验证：

取实际工件同批次材料，按"清洁→处理→上胶→贴合"的标准流程制作试片，固化完全后（通常 24 小时）做拉伸剪切或破坏性测试，观察破坏形式是胶层内

聚破坏还是界面脱落。若仍为界面脱落，说明底涂选择或表面处理不到位；若为内聚破坏，说明界面结合已足够。

常见问题（FAQ）

Q1：瞬干胶粘不住 PP、PE 怎么办？

答：PP、PE 属聚烯烃类低表面能材料，普通瞬干胶难以形成有效粘接，需要配合专用底涂剂对表面做预处理，再上胶贴合。

Q2：底涂剂和促进剂有什么区别？

答：底涂剂解决"粘不上"，作用在界面；促进剂解决"干太慢"，作用在固化过程。粘不住用底涂剂，干太慢用促进剂，两者不能互换。

Q3：瞬干胶干得太慢怎么处理？

答：先判断原因。木材皮革等多孔吸水材料、酸性表面、低温低湿环境和大间隙填胶都会导致固化变慢，可使用促进剂提速；同时可考虑调整粘度等级或改善环境湿度。

Q4：用促进剂会降低粘接强度吗？

答：通常会。加速固化往往以牺牲部分最终强度为代价，部分体系下降幅度可达 20% 至 40%，并可能加重白化。能自然固化时建议不使用促进剂，确需提速应先打样验证。

底涂剂和促进剂，本质上是给瞬干胶补短板的两个工具：一个补界面，一个补速度。先判断问题出在哪一端，再选择对应的处理方式，比反复更换胶水更有效。

宁波恒硕化工从事工业胶水制造 16 年，除瞬干胶及配套表面处理剂产品线外，也提供配套的底涂剂、促进剂等辅助产品，可按材料与工况配套推荐。拿不准该用哪种处理剂，把材料、环境温度和遇到的问题说清楚后联系我们，我们给您提供适合的解决方案。
