动态资讯

瞬干胶家族里，低粘度擅长“渗”，中粘度擅长“匀”，高粘度解决的则是另一类难题——胶水“站不住”的问题。 https://chinahopson.com/shunjianjiao/

垂直面涂胶，胶液会往下流；间隙偏大，稀胶渗进去直接漏光；零件刚贴上还未固化就往下滑。这三类让常规瞬干胶失效的场景，正是高粘度瞬干胶的适用重点。

什么是高粘度瞬干胶：以流动性换取三种能力

高粘度瞬干胶挤出来呈膏状或果冻状，能保持挤出时的形状，几乎不流动。

它与低、中粘度最本质的差别，不是“稠一点”，而是能力结构不同：

牺牲渗透性——难以渗入细微缝隙；

换来填缝性——能在偏宽的缝隙中堆积、填实；

换来保持性——涂在哪里就停在哪里，立面、顶面都不流挂。

记住一句话就够了：低粘度靠“渗”进缝里工作，高粘度靠“堆”在缝里工作。

典型应用一：大间隙填缝

间隙大到一定程度，稀胶就会失效。

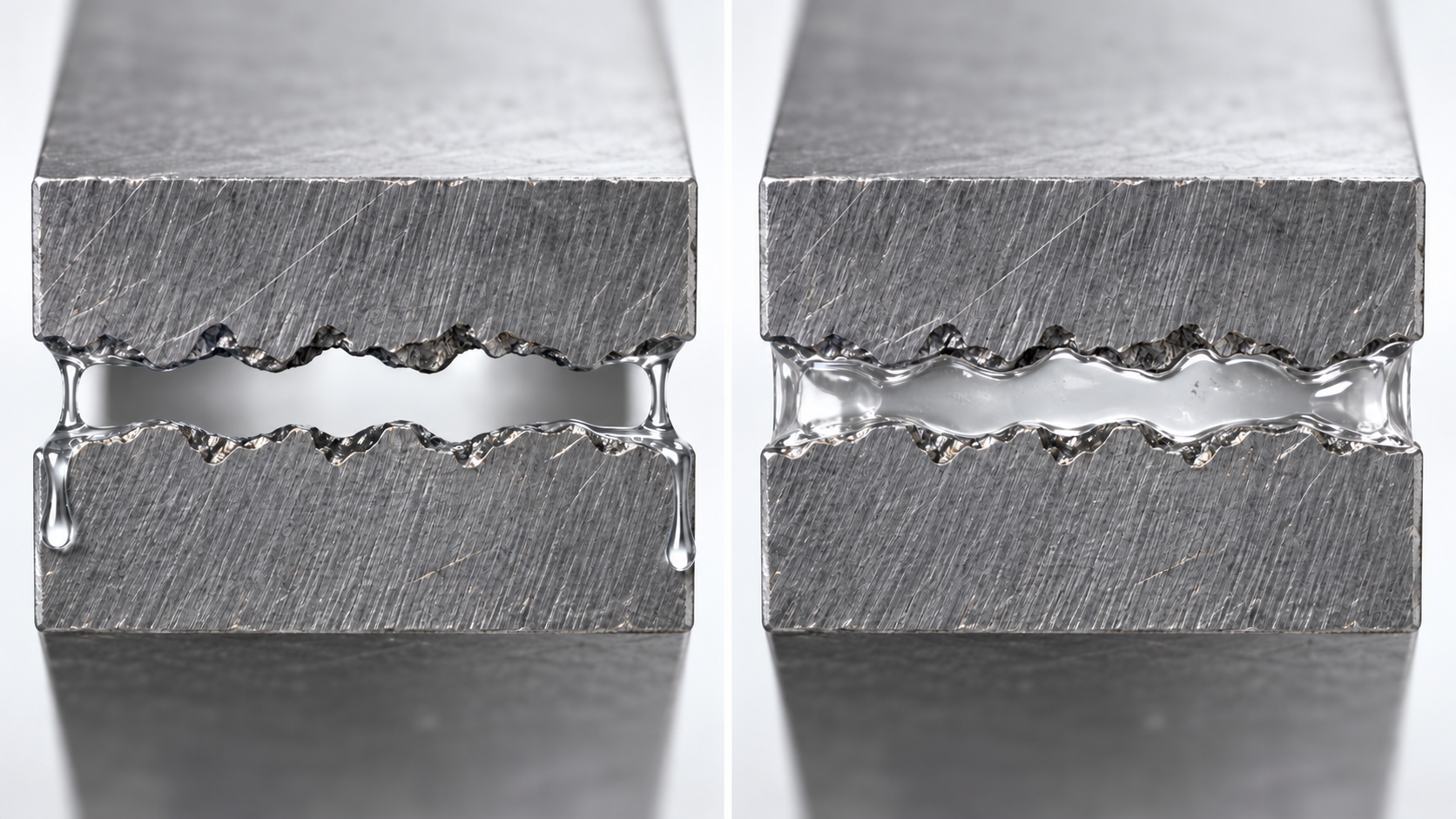

原因很直接：胶是液体。间隙偏大时，低、中粘度胶会顺着缝流走、渗光，只在缝口留下固化的一层薄壳，中间是空的——等于没粘上，行业里叫“断桥”。断面越粗糙、越不平整，这个问题越明显。

高粘度胶挤进缝里，像水泥勾缝一样堆积填实，把两侧界面连成完整一体。

它适合的典型对象：

表面不平整的粗糙断口修补；

台阶状破损、崩角的复位粘接；

零件与孔壁之间存在可见间隙的装配固定；

铸件砂眼、气孔的填平。

边界也需说明：高粘度瞬干胶擅长的是“偏大但仍可直接贴合”的间隙，通常约在 0.1～0.5 mm 量级，具体以型号标称间隙为准；它解决的是“常规稀胶粘不住”的偏大间隙，并非真正意义上的毫米级大缝。间隙达到毫米级以上、或粘接件需承受较大结构力时，应配合夹具使用，或改用 AB 环氧、PUR 等结构性胶粘剂。

典型应用二：固化前的定位保持

不少粘接失败的现场，胶本身没问题，问题是“件没等到胶干就先滑了”。

低、中粘度强力胶在固化前几乎没有保持力——涂上后零件还能滑动错位，得一直用手扶着，直到初固。立面、斜面上的零件尤其麻烦。

高粘度强力胶的价值在这里体现：膏状胶体在固化前就具备一定初始保持力，贴合后零件不会立刻滑动，操作者可以“松手”，去处理下一个工位。原理类似浆糊贴纸——虽然还没干透，但位置已经稳住了。

使用要点：

贴合后轻压数秒至数十秒，让胶液与两面充分接触，初固后零件不再移动；

承受重力或振动的零件，“松手”不等于不固定，仍建议配合夹具、支撑或胶带，直至完全固化。

典型应用三：垂直面与顶面施工

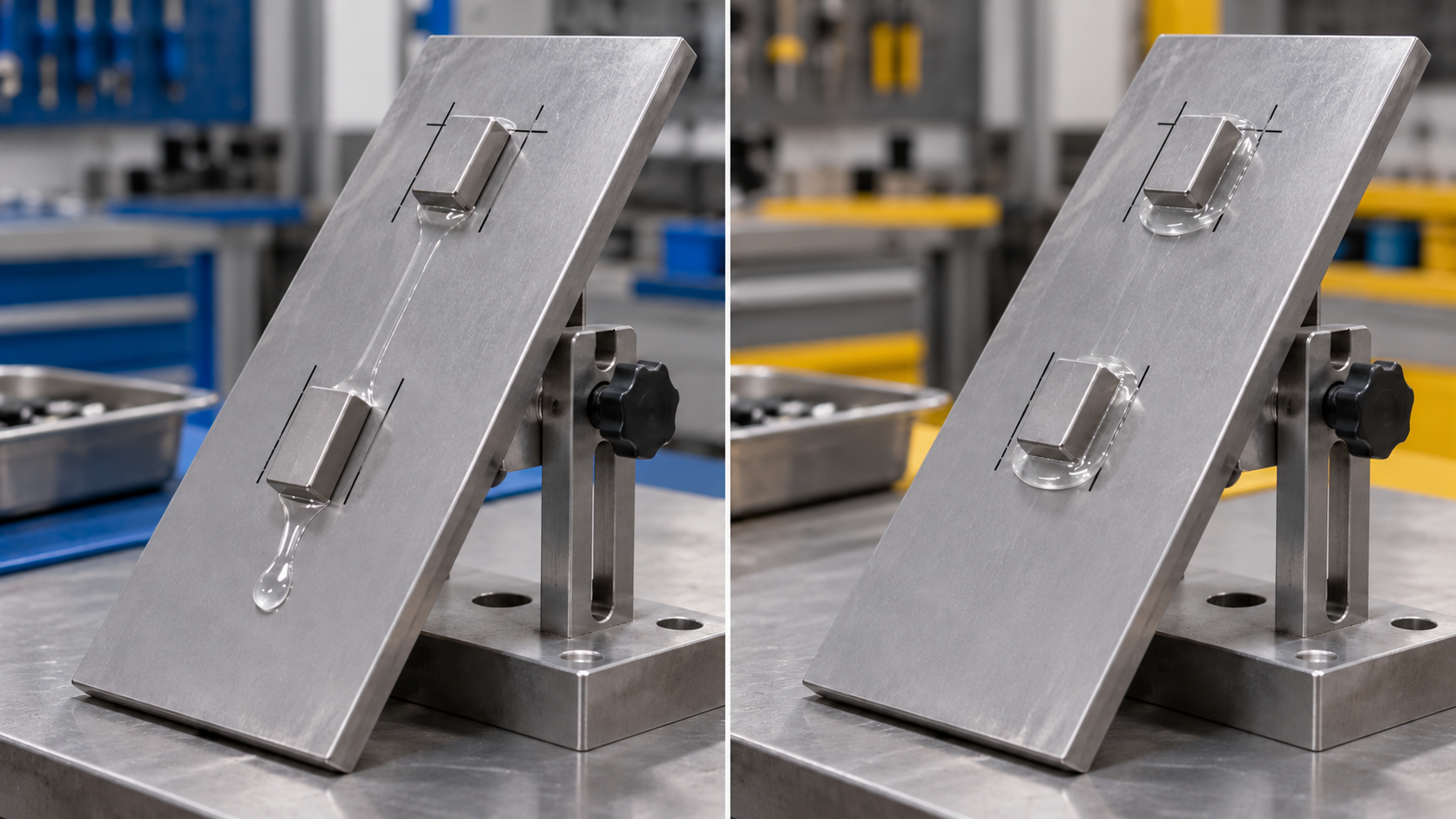

瞬干胶水在立面上为什么不流？

这与高粘度的物理特性有关：它的胶体需要超过一定外力才会开始流动，而自身重力产生的拉力达不到这个阈值，于是它“站”在原地，就像牙膏立在牙刷上不掉，果酱倒扣在勺子上不流。

原理清楚了，手法也就清楚了：

少量多次：一次堆一大坨，自重超过阈值照样会垮，宁可分几次薄涂；

立面从下往上顶：胶从下方挤入缝隙，避免涂在上方后向下滑脱；

顶面薄涂快压：控制胶量，贴合后立即按压，让胶与顶面充分接触；

斜面按立面处理：倾角越大，单次胶量越要控制。

高粘度瞬干胶施工：六个要点

前面讲“为什么能用”，下面是“怎么用到位”。

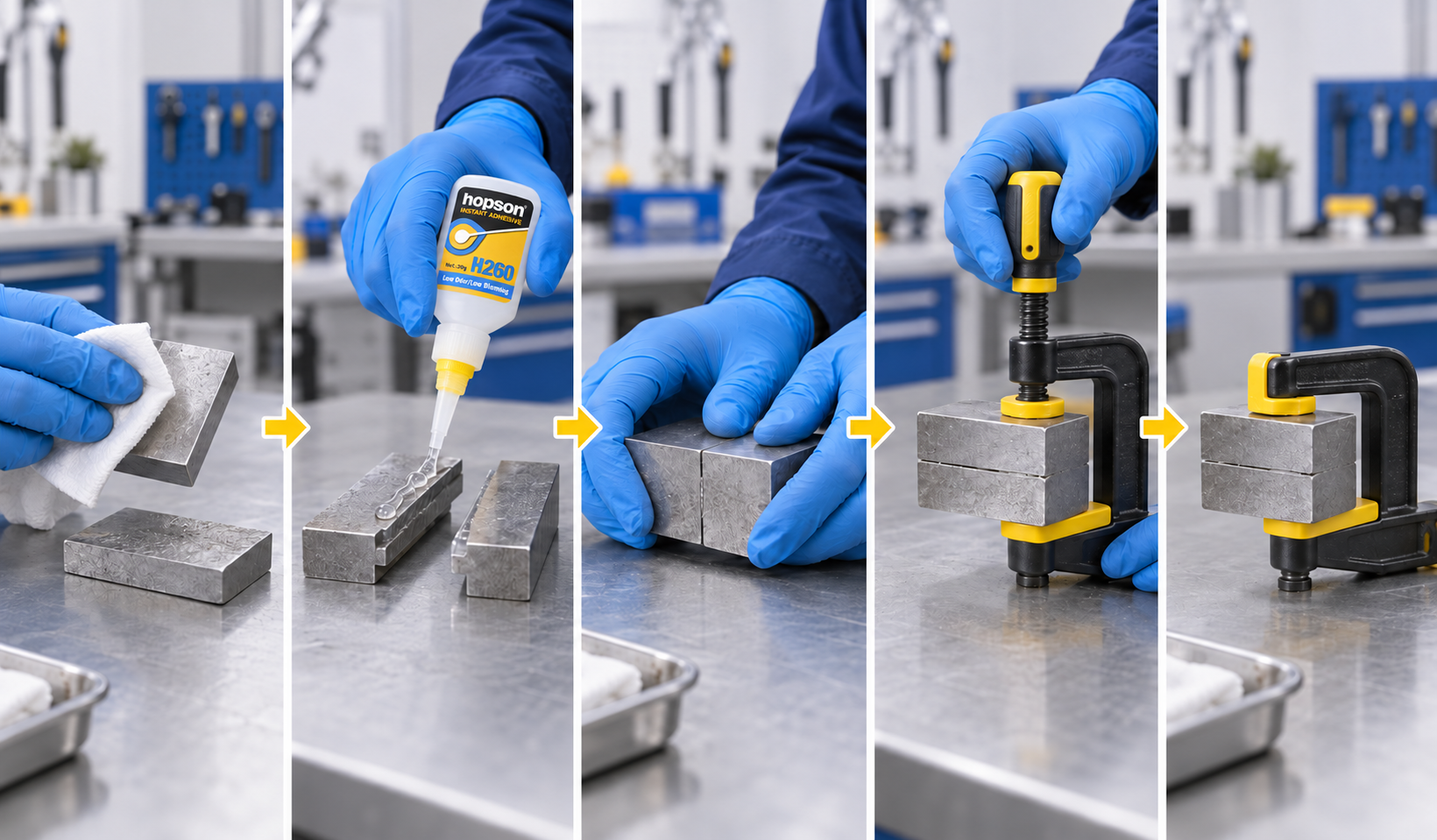

六个要点按顺序走：

1. 表面处理先行。用酒精或丙酮类溶剂擦去油污、灰尘；塑料件先确认耐溶剂性，避免溶胀。粗糙断面可先打磨增加锚固，打磨后重新除尘。

2. 涂胶量宁少勿多。填缝以“填实、略微溢出”为准。胶量过大，压合时溢出、固化慢、外观脏。

3. 压合排出空气。贴合后施加均匀压力，让胶液填满界面、排走气泡。无气泡的胶层，强度远高于带气泡的。

4. 夹持固定。大间隙、受力件、大尺寸件必须夹持——夹具、橡皮筋、胶带、支撑块都可以。目的是消除间隙、保持贴合压力，固化完成后再撤。

5. 控制固化节奏。瞬干胶固化依赖表面微量水分，初固通常数秒至数十秒，完全固化一般需要 24 小时，达到最大强度前避免让粘接件受力。湿度低时固化明显变慢，干燥季节要留意。

6. 提速用促进剂。在其中一个粘接面薄喷一层促进剂再贴合施胶，可在几秒内完成定位，适合节拍紧的产线，也适合难以夹持的场合。

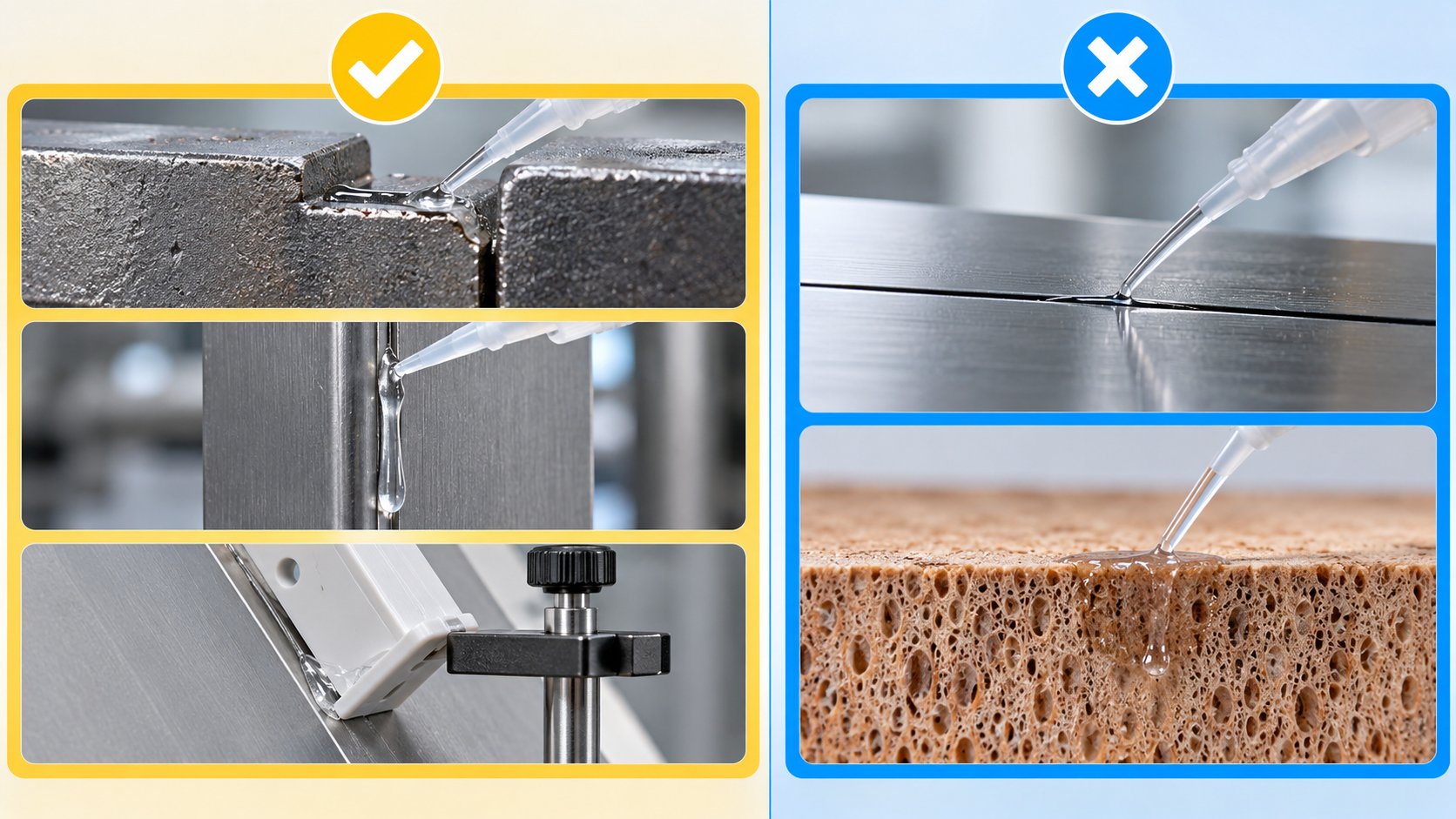

选型边界：这些场景应改用中、低粘度

高粘度瞬间胶不是万能的，它的短板与长板是同一件事：不流动，所以也渗不进缝。遇到以下场景应改用中、低粘度：

严丝合缝的精密贴合面：几乎无缝隙，高粘度挤不进去，反而会把零件垫起留缝——这是低粘度渗胶定位的主场，可参考官网《低粘度瞬干胶适合粘什么？》

一文； https://chinahopson.com/xinwendongtai/402.html

细裂纹的内部修补：强度要靠胶渗入裂纹根部锚固，只在表面糊一层稠胶，等于只补了皮；

多孔材料粘接：木材、皮革等靠胶渗入孔隙形成锚固，应选用低粘度。

判断逻辑收拢为两步：先看间隙——缝细要渗选稀胶，缝大要填选稠胶；再看施工面——平面按间隙选型，立面、顶面优先考虑高粘度或凝胶型。间隙适中、基材常规的通用粘接，则回到中粘度的平衡区间，可参考官网《中粘度瞬干胶为何成为通用粘接的万能选手？》一文。https://chinahopson.com/xinwendongtai/403.html

低、中、高三档粘度各有不可替代的工况：低粘度负责“渗得进”，中粘度负责“铺得匀”，高粘度负责“站得住、填得实”。选胶不需要记太多参数，把间隙大小和施工面朝向想清楚，答案基本就出来了。

宁波恒硕化工【https://chinahopson.com/gongsijianjie/】拥有 17 年工业胶粘剂制造经验，高粘度瞬干胶针对大间隙填缝、立面施工与定位保持设计，配合从低粘度到高粘度、凝胶型（https://chinahopson.com/chanpin/145.html）的完整粘度梯度，覆盖各类通用与特殊粘接需求，产品出口欧盟与美国，通过 ASTM / RoHS 相关认证。高粘度型号的粘度范围、初固时间与适用材质清单，请见下方产品参数表。

如选型拿不准，可将粘接对象、间隙宽度与施工方式告知我方工程人员，获取针对性的选型建议。

常见问题：

Q1：高粘度瞬干胶能填多大的间隙？

—通常适合 0.1～0.5 mm 左右的“偏大”间隙（以型号标称为准）；间隙更大或需承受结构力时，应改用 AB 环氧、PUR 等结构胶。

Q2：垂直面、顶面用什么瞬干胶不流挂？

—选高粘度或凝胶型；配合“少量多次、从下往上挤胶、贴合即压”的手法效果更稳。

Q3：高粘度瞬干胶适合粘什么材料？

—适合金属、多数塑料、橡胶等常规基材的不平整断口、台阶破损与间隙装配；多孔材料（木材、皮革）仍应选低粘度渗入锚固。

Q4：零件贴上总往下滑，是胶的问题吗？

—先看粘度是否匹配（立面建议高粘度），再看是否给了初固前的固定；大件建议配合夹具直至完全固化。
