动态资讯

什么是火补轮胎

火补轮胎，又称热补，是一种通过加热硫化工艺实现轮胎损伤修复的专业技术。其核心原理是利用高温让特殊胶料与轮胎受损部位发生分子级熔合，从而恢复轮胎的结构完整性与气密性。

在众多补胎方式中，火补被公认为最牢固、最耐用的方法，尤其适合卡车、工程机械等重载轮胎，修补后几乎不会在同一位置重复漏气。

火补轮胎的核心工作原理——热硫化

火补的本质是橡胶的热硫化反应。硫化过程中，生胶（未硫化的橡胶）在高温（通常150–180℃）、压力和时间共同作用下，与轮胎原有的硫化橡胶发生化学交联。轮胎补片中的硫磺、促进剂等成分打破橡胶分子中的双键，重新形成三维网络结构，使汽车补片与轮胎融为一体，而非简单的物理粘合。

硫化三要素缺一不可：

温度：过低则交联不充分，修补不牢；过高则导致橡胶过硫、变脆甚至烧焦。

压力：压实补胎片与轮胎界面，排出气体，防止气泡产生，保证致密性。

时间：根据损伤大小和胶料类型，通常加热5–15分钟。

火补轮胎的操作步骤

1.前期准备：寻找破损点与打磨清洁

首先要将轮胎从轮毂上扒下，找到刺穿孔洞。使用专用磨头将洞口周围约两倍于汽车补胎片面积的橡胶层打磨掉。这一步不仅是为了清理杂质，更是为了增加表面粗糙度和比表面积——从工业胶接的角度来看，良好的机械嵌合是后续化学粘接的基础。

2.涂胶与贴合：硫化胶水的正确涂抹方法

在打磨好的区域均匀涂抹一层补胎硫化胶水（工业级橡胶处理剂）。优质的胶水能迅速溶解橡胶表层，增强浸润性。待胶水微干后，将裁剪好的生胶片紧贴其上，并用滚轮反复压实，排出空气。

在这里，补胎胶水的选型至关重要。劣质胶水不仅无法参与硫化反应，还会成为分层隐患。Hopson Tyre Repair® 研发的汽车补胎胶水硫化剂，具有极佳的渗透性与化学活性，能确保补胎生胶片与胎体的无缝过渡。

3.加热硫化：温度与时间如何把控？

将轮胎放入专业的硫化机中，上下模对准伤口位置夹紧。设定温度通常在130℃左右，加热时间约15-20分钟。这个过程必须严格控制，确保热量均匀穿透，使橡胶生胶片完全硫化。

4.冷却与检验：如何确保修补处无气泡？

硫化完成后，需自然冷却至常温（切勿强行水冷，以免内应力导致胶层脆裂）。最后，检查修补处边缘是否平整服帖，按压有无虚空感，并充气测试气密性。

工业胶水与火补轮胎的密切关联

火补所用的硫化胶本质上是一种高性能工业胶粘剂，其化学基础与工业胶水同源。两者的共性包括：

依赖化学反应实现牢固结合，而非物理吸附。

需要精确控制温度、压力、时间等工艺参数。

配方的设计均关注粘接强度、耐老化、耐介质等性能。

Hopson Tyre Repair® 长期专注于橡胶与金属、橡胶与橡胶之间的高性能粘接解决方案。针对火补轮胎场景，我们提供：

Hopson火补硫化胶水：初粘力强，硫化后与轮胎橡胶形成化学键合，耐高温、耐油、耐老化。

Hopson系列补胎生胶片：多种厚度和强度可选，匹配胎冠、胎侧、胎肩等不同部位的修补需求。

Hopson表面处理剂：清洁并活化打磨表面，进一步提升硫化效果。

将工业胶水的科学配方应用于轮胎火补，正是Hopson Tyre Repair® 对“专业修补”理念的践行。

火补与冷补的对比分析

修补原理对比

耐用性与安全性对比

火补修补层的耐久性显著优于冷补。冷补胶片依赖胶水粘性，在长期行驶的热循环、湿气和屈挠作用下，界面逐渐老化失效，常见故障为**边缘起翘、慢漏气**。火补因化学键合，修补层与胎体同步老化，正常使用寿命可达轮胎剩余寿命的80%以上。

对于高速行驶和重载工况，火补是更可靠的选择。

适用场景与成本对比

-冷补：适合小创口（<<3mm）、临时应急、外胎快速修补，成本低、操作快

- 火补：适合较大创口（3–6mm）、深层损伤、内胎/真空胎永久性修复，材料与设备成本较高，但修复质量可靠

汽服门店建议同时配备两种工艺，根据损伤程度灵活选择。

火补伤口和冷补伤口对比图

火补轮胎的适用范围与场景

适合火补的轮胎：斜交线轮胎、卡车货车轮胎、钢丝子午线轮胎、摩托车轮胎、工程机械轮胎。

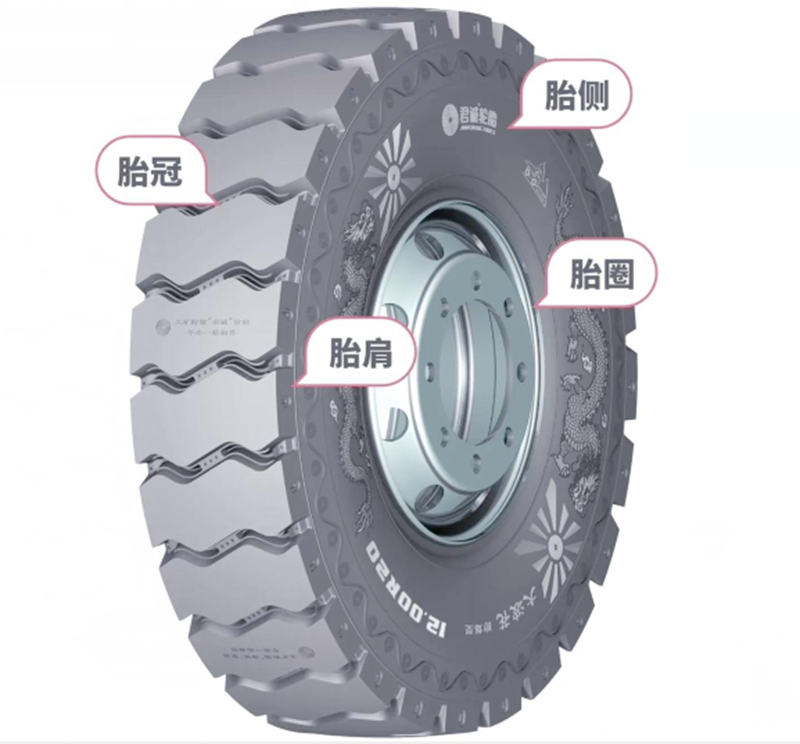

适合的损伤部位：胎冠（直径≤6mm）、胎肩、胎侧。火补是少数能安全修补胎侧损伤的方法之一。

不适合火补的情况：

胎冠穿透洞眼直径超过6mm。

胎圈损坏、胎面严重变形。

同一轮胎同一部位已进行过一次火补。

部分轿车轮胎制造商明确禁止高温火补（因可能破坏气密层）。

火补轮胎的安全操作规范

操作前的安全检查

- 确认轮胎气压已完全释放，避免拆卸时爆裂

- 检查硫化机电源、气管连接是否可靠

- 操作区域通风良好，远离易燃物品

加热过程中的温度控制

- 严禁超过180℃，防止轮胎橡胶焦烧或帘线受损

- 加热时定时观察压力表，保持恒定压力防止胶片移位

- 使用红外测温仪辅助校验硫化机温控准确性

修补后的质量检测方法

- 目视检查：修补表面平整、无气泡、无烧焦点

- 气密性测试：充气后浸水检测，或涂抹肥皂水观察

- 敲击检测：用橡胶锤轻敲修补区域，声音沉闷均匀为合格，空洞声需返工

常见问题解答（FAQ）

1.火补后的轮胎能跑高速吗？

规范火补后的轮胎可以正常跑高速。火补通过硫化反应使修补层与胎体成为一体，修补区域强度接近原胎，能够承受高速行驶时的离心力和路面冲击。但前提是创口位于胎冠区域且直径不超过6mm，修补工艺符合标准。

2.火补和冷补哪个更耐用？

火补更耐用。冷补依赖胶水粘性，在轮胎反复屈挠和温度变化下，界面会逐渐失效；火补通过化学交联形成分子级结合，修补层与胎体同步老化，耐久性显著优于冷补。对于较大创口或长期使用的轮胎，建议优先选择火补。

3.火补轮胎需要多久才能固化？

从加热开始到可以装车使用，总时间约30–40分钟。其中加热硫化阶段8–20分钟（视创口大小和轮胎类型），自然冷却阶段15–20分钟。冷却必须充分，未冷却至60℃以下拆卸夹具会导致修补层变形或剥离。

4.所有轮胎损伤都适合火补吗？

不是。胎侧损伤、创口超过6mm、帘线断裂、鼓包、老化严重的轮胎均不适合火补。火补适用于胎冠及胎肩的中小创口，且轮胎整体结构完好的情况。不确定时建议咨询专业轮胎技师，安全永远是第一优先级。

火补轮胎，是一门融合了化学、物理与手艺的传统工艺。无论是补胎胶水还是硫化胶片，每一个细节都决定着最终的行车安全。作为工业级胶粘解决方案的提供者，Hopson Tyre Repair® 始终致力于用严谨的化工技术，为每一位车主的出行保驾护航。如果您对轮胎修复材料有任何疑问，欢迎持续关注我们的Hopson Tyre Repair®官网科普！
