动态资讯

在硅胶制品的组装、维修与量产中，"粘不牢"是使用瞬干胶时最常见的反馈。不少用户遇到过这样的情形：刚粘接完成时看似平整牢固，使用几天后边缘起翘、整片脱落，断面光洁，仿佛从未真正粘上。遇到这种情况，第一反应往往是胶水质量不过关——但多数时候，问题并不在胶，而在硅胶这种材料本身。

硅胶（硅橡胶）是胶粘剂行业公认难粘的基材之一。本文讨论的"硅胶"，指硫化成型后的硅橡胶制品，如硅胶密封圈、硅胶按键、硅胶管、硅胶垫等，其化学主体为聚硅氧烷。它的表面特性与塑料、金属有本质区别。

硅胶难粘的三大原因

一、表面能低，胶水难以润湿铺展

瞬干强力胶水要粘住一个表面，第一步是"润湿"——让胶液在基材表面铺展开来。

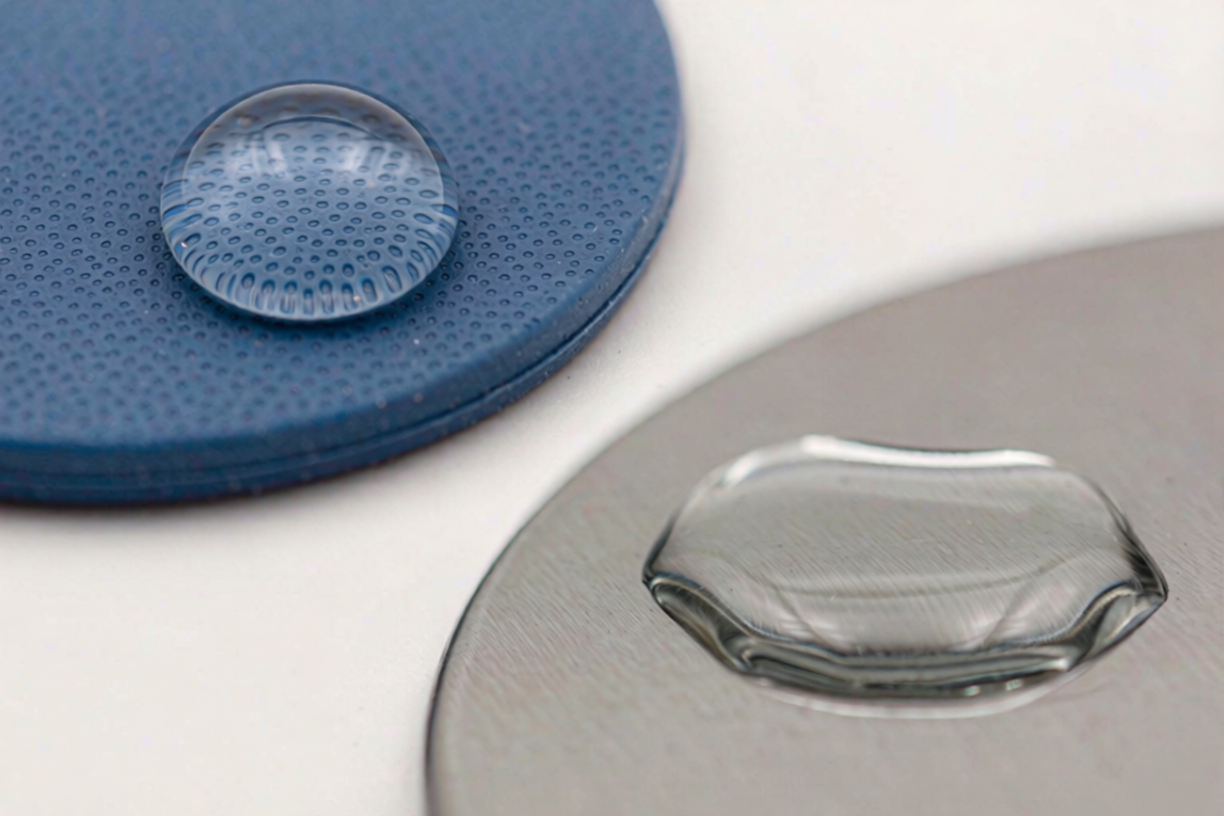

润湿效果好不好，看接触角：液滴铺得越扁、接触角越小，润湿越好；缩成水珠、接触角大，润湿就差。金属、多数塑料属于高能表面，胶水滴上去容易摊开。

硅胶正好相反。它的表面能只有 20 mN/m 出头，约为常见塑料的一半，比金属低一个数量级；而瞬干胶的表面张力在 30~40 mN/m，高于硅胶。

表面张力更高的液体碰到表面能更低的固体，结果只有一个：缩成球，铺不开。接触面积小，附着力从起点就输了。

二、硅胶是弹性体，受力易脱粘

胶层固化后是刚性的，硅胶却很软，模量低，一弯一拉变形量很大。

一个硬胶层贴在一个爱变形的基材上，变形应力会集中压在界面，相当于一直有人从边缘撬。普通胶层又脆，扛不住反复撕扯，脱落只是时间问题。

这就是"当时粘住了、用着用着掉了"的真相：不是没粘住，是界面扛不住使用中的变形。

三、助剂迁移，逐步削弱界面结合

硅胶成型要用脱模剂，配方里还有硅油、增塑剂。这些小分子不会老实待在内部，会持续向表面迁移，在胶层和硅胶之间积出一层油膜。

这层油膜叫弱边界层。强力瞬干胶实际粘的不是硅胶，而是一层油。油膜强度极低且不断增厚，界面一天比一天脆。

所以"过几天才掉"——刚粘时表面还算干净，之后助剂慢慢迁移，把界面从底下架空。

普通瞬干强力胶，失效在哪一步？

一个牢靠的粘接要过三道关：能润湿铺展；固化后有牢固结合力；胶层在受力变形下稳定。普通胶水在硅胶上，三关全卡。

以最常用的瞬干胶（氰基丙烯酸酯502胶）来说。它靠表面微量水分引发单体聚合，从液体长成固体。粘接力来自两点：

• 机械锚固——胶水渗入表面凹凸，固化后"勾住"基材；

• 分子间作用力——胶层与基材表面分子相互吸引。

这两点都要表面配合：有缝可钻，有极性基团可作用。

硅胶两条都不占。表面能低，胶水渗不进；表面是非极性聚硅氧烷，几乎没极性基团。所以普通瞬干强力胶照常固化、照常变硬，但跟硅胶之间只有物理接触，没有真正结合——整片能完整撕下来，断面像揭了层膜。

专用瞬干胶：不是硬碰，而是适配

症结清楚，解法就明确：让胶水跟硅胶建立真正结合，或让胶层适应硅胶的变形。成熟的硅胶专用方案，往往两方面一起做。

配方改性。在氰基丙烯酸酯里引入改性组分，降低对硅胶的接触角，让它铺得开；再加入能与硅胶表面起化学作用的活性基团，把"物理接触"变成"化学结合"。结合力从"浮着"变成"长着"。

胶层增韧。加入增韧组分，固化后胶层不再脆，带一定弹性、能跟着硅胶变形。应力被胶层自己吸收，不再全压在界面，剥离的驱动力大减。这是"既牢又韧"的关键。

配套底涂剂。底涂剂是涂在硅胶表面的极薄预处理层，分子"一头亲硅胶、一头亲胶水"，等于在中间架了座化学桥。多数场景下，底涂加专用胶是最稳组合：底涂建立结合，胶水提供强度和韧性。

宁波恒硕化工有限公司的硅胶粘接专用瞬干强力胶，即按上述思路开发：改性体系改善润湿与结合，增韧组分匹配硅胶变形。产品出口欧盟与美国，粘接稳定性经过长期验证。作为专注瞬干强力胶的 TO B 供应商，恒硕可为电子、五金、汽车配件、医疗器械组装等行业提供标准化与定制化胶粘方案。

如何选型与施工

选胶关注四点：

• 是否硅胶专用——包装明确标注"适用于硅胶"的，才做过针对性配方优化；标"通用"的多半在硅胶上无效；

• 粘度——低粘度渗透好，适合精密件；高粘度填间隙，适合表面不平、间隙较大的工况；硅胶件偏软易错位，稠一点操作余量更大；

• 固化速度——快固适合流水线，慢固适合手工对位；环境湿度低于 40% 时固化明显变慢，北方干燥季要留意；

• 耐温与认证——常规瞬干胶长期耐温约 80~100℃，而硅胶本身可耐 200℃，胶水往往是最怕热的一环；有耐高温要求应选专门配方。

低粘度、中粘度、高粘度瞬干胶怎么选？

施工牢记五点：

• 清洁表面——用无水乙醇或异丙醇擦拭，去除脱模剂、硅油、灰尘；避免使用芳香烃、汽油等会溶胀硅胶的溶剂，酒精最稳妥；

• 视受力打磨——受力较大的粘接，用细砂纸轻磨后再清洁，增加锚点，磨完重新除尘；

• 薄涂快贴——胶层越薄强度越高，涂太厚反而内聚开裂；涂后尽快贴合，别等结皮，按压十几到几十秒压出气泡；

• 给足固化时间——初固几秒到几十秒，完全固化需 24 小时，达最大强度前不要受力；

• 管好环境——相对湿度 40%~70%、环境温度 15~30℃ 为宜，避风避尘；瞬干胶怕潮怕热，开封后密封、用后盖紧。

硅胶粘不住，很少是胶水质量不行，多是"材料、胶水、用法"三件事没对上。想明白为什么难粘，选对专用胶、按规程施工，硅胶粘接完全可以既牢又耐久。

第一次为硅胶选胶，记住一句：普通胶不行，就换硅胶专用瞬干胶，并配合底涂剂一起用，最省事也最稳。

瞬干强力胶使用指南

如果您正在为硅胶粘接选型，或需要针对特定工况的定制方案，欢迎联系宁波恒硕化工。我们将根据您的基材组合、产能与工艺条件，提供样品测试与技术方案。
