动态资讯

一、冷补胶片产品概述

冷补胶片是一种基于常温硫化（RTV）技术的橡胶修补材料，通过专用汽车轮胎冷补胶水与橡胶基材发生交联反应，在室温下形成高强度化学键合。Hopson Tyre Repair® 冷补胶片采用高强度尼龙纤维或帘布层作为骨架材料，表面覆有未硫化橡胶层， 配合专用硫化剂使用，可在不加热条件下实现与轮胎胎体的分子级融合。

按用途可分为子午线轮胎补片、斜交轮胎补片、内胎补片及通用型橡胶补片；按厚度分为常规型（1.5-2.5mm）与加厚型（3-5mm），分别适用于不同伤口深度。

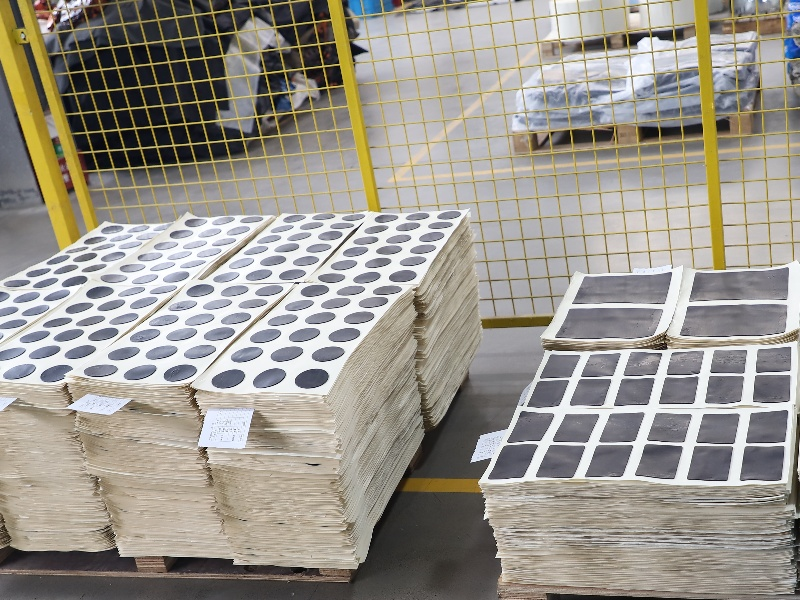

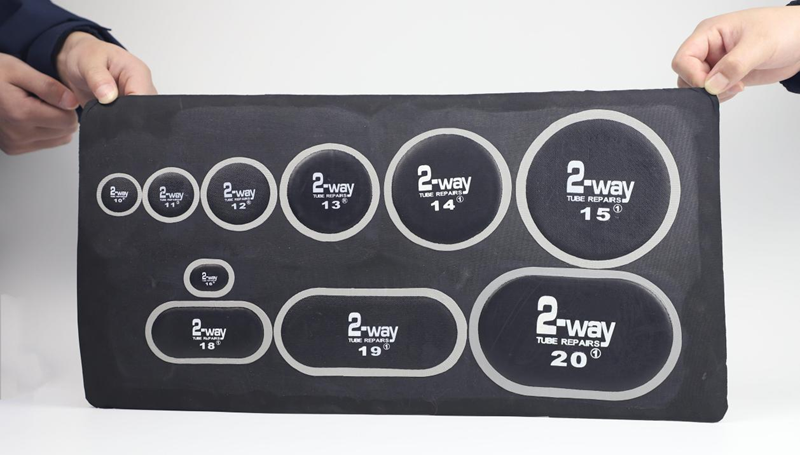

冷不胶片图片

二、适用范围与应用场景

适用场景

冷补胶片主要用于汽车轮胎、工程机械轮胎、工业橡胶传送带及橡胶制品的破损修复。适用于胎冠、胎肩部位的穿刺伤、割裂伤，以及内胎的扎孔修补。对于伤口直径大于6mm的贯穿伤，建议配合轮胎修补蘑菇钉或帘子布整体加固。Hopson Tyre Repair® 系列产品覆盖轿车、卡客车、工程车辆及农业机械全场景修补需求。

不适用情况

若伤口直径超过 5mm，或位于轮胎侧壁（胎侧）、存在鼓包、帘线断裂及严重老化龟裂的情况，严禁使用冷补胶片修补，以免发生安全事故。

三、使用冷补胶片补胎步骤

必备工具清单

- 低速气动打磨机或手动钢丝刷/砂轮

- 钨钢合金打磨头（用于钢丝胎）或80-120目砂轮（用于纤维胎）

- 压缩空气枪或吸尘器

- 修补滚轮（压实胶片用）

- 剪刀、划针、记号笔

- 安全护目镜与防尘口罩

四、轮胎冷补胶片与冷补胶水的选择

根据轮胎类型选择对应胶片：钢丝子午线轮胎需选用带金属网眼的钢丝胎补片，纤维胎选用帘布补片。冷补胶水应选择与胶片橡胶层极性匹配的常温硫化胶水，Hopson Tyre Repair® 冷补胶水采用高浓度氯丁橡胶基配方，对天然橡胶、丁苯橡胶及顺丁橡胶均有优异附着力，建议搭配同品牌胶片使用以确保硫化匹配性。

Hopson Tyre Repair®产品样册 （https://chinahopson.com/hengshuofuwu/220.html）

1. 轮胎拆卸与漏气点定位

拆卸车轮并放气。通过充气后在胎面喷洒肥皂水的方式，寻找气泡产生位置并做好标记；若破损处有异物（如钉子），使用专用工具小心取出，避免扩大破损面积。

2. 破损部位处理（打磨与清洁）

清洁：用毛刷清除破损处及周围的灰尘、碎石等杂物。

打磨：用砂纸或轮胎专用打磨工具将破损区域打磨至粗糙状态，打磨范围建议扩大至破损中心直径3-5cm的区域，增强补胎胶片与轮胎的附着力。注意只是将表面打毛，力道要适中，不要用力过猛。

3. 涂胶与等待

在打磨后的区域均匀涂抹补胎硫化胶水，覆盖范围需超出打磨区域外延约2cm，涂抹要细致、全面。涂抹后静置5-7分钟，待胶水呈半干状态（低温环境下需延长至10分钟左右）。判断标准为手指触摸不粘手。

4. 冷补胶片贴合

撕去冷补胶片的保护膜，对准破损中心位置粘贴。一次性贴好，避免同一张胶片反复粘贴，否则会失去粘性。用手指或工具压实，从内向外缓慢碾压，排除内部气泡，确保胶片与轮胎完全贴合。边缘要反复捶打直至完全贴合。

5. 后续养护与固化

修补完成后将轮胎装回轮毂并快速充气，调整胎压至标准值。等待胶水完全固化，通常需要一段时间（建议48小时内避免急加速、急刹车及重载行驶）。最终再次喷洒肥皂水检测修补处是否漏气

冷不胶片补胎视频

五、使用注意事项

打磨范围必须大于胶片直径，边缘不得留有光滑过渡带，否则易产生"边缘效应"导致翘边。

补胎胶水涂刷后严禁用手触摸活化面，皮肤油脂会阻断硫化反应。

同一伤口禁止重叠粘贴多张轮胎修补胶片，若首次修补失败，需彻底清除残胶后重新打磨施工。

胎侧部位因曲挠变形大，冷补橡胶胶片仅适用于临时修复，长期使用建议更换轮胎或采用热硫化修补。

六、储存与保质期管理

Hopson Tyre Repair® 冷补胶片应存放于阴凉干燥处，温度5-25℃，相对湿度低于70%，避免阳光直射及臭氧环境（远离电机、高压设备）。未开封胶片保质期24个月，开封后建议密封并于30天内用完。

补胎硫化胶水含易挥发溶剂，用后拧紧瓶盖，保质期18个月；若胶水粘度明显增稠或结块，即已失效，不可稀释后继续使用。

七 冷补胶片与配套工业冷补胶水产品推荐

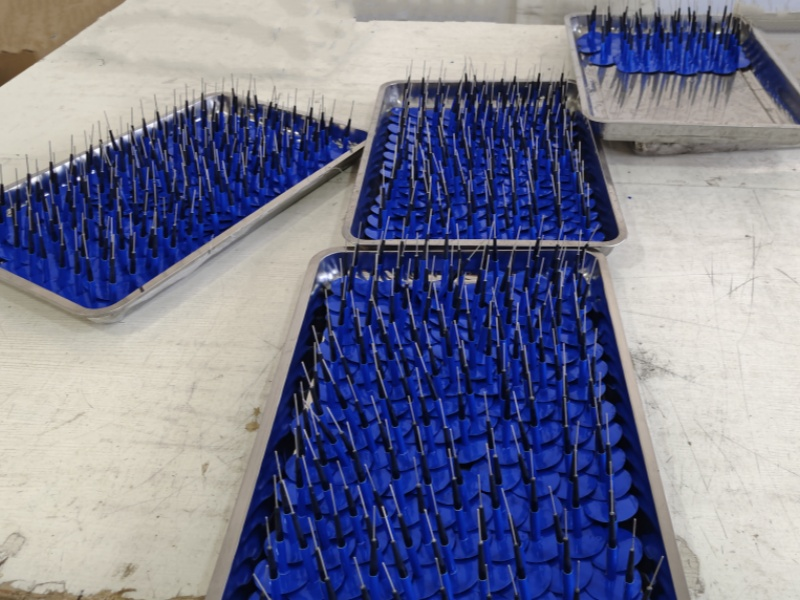

选择合适的修补材料是保证安全的关键。针对不同规格的伤口，Hopson Tyre Repair® 提供全系列冷补胶片（从补胎蘑菇钉到轮胎橡胶补片）及配套的高性能冷补硫化胶。

如需获取详细的产品参数表或样品测试，请点击联系我们。

联系方式图片

八、常见问题解答

1.补胎橡胶片脱落原因分析

主要成因：打磨不充分、硫化胶水未充分活化、贴合时带入气泡、胶水过期失效。排查时应从表面处理、晾胶时间、储存条件三个维度逐一验证。

2.气泡问题处理

贴合后发现气泡，若面积小于5mm²可用划针刺破后滚压排出；大面积气泡需揭起胶片重新补胶贴合，不可直接穿刺了事。

3.低温环境使用建议

冬季施工时，建议将补胎胶片与胶水提前置于温暖环境回温；打磨后使用热风枪对胎体预热至30℃左右再涂胶，可显著缩短晾胶时间并提升初粘力。

4.二次修补注意事项

同一位置二次修补时，必须彻底清除旧胶片与残胶，重新打磨出新鲜橡胶面。旧胶片表面已硫化致密，新胶水无法渗透形成有效粘结，直接覆盖粘贴必然失败。

冷补胶片作为一种高效、便捷的橡胶修补材料，广泛应用于轮胎及工业橡胶制品的日常维修。掌握正确的使用方法和操作细节——从精准定位破损、规范打磨涂胶到贴合固化，可以有效延长修补部位的使用寿命。同时，根据破损类型和大小选择合适的胶片规格，严格遵守存储与保质要求，才能确保修补质量。建议用户在操作前仔细阅读产品说明，必要时寻求专业人员的协助，确保安全。
